FS型工程塑料離心泵為臥式結構，泵體由工程塑料ABS、增強聚丙烯PRR一次性塑成型，具有體積小、重量輕、結構緊湊、密封性能好等優點。主要用于輸送不含懸浮物及顆粒的酸、堿、鹽等腐蝕性液體。泵體材料無毒性。可廣泛應用于化工、制藥、循環用水、電鍍、環保、電子、食品等行業。
FS型工程塑料離心泵主要用于輸送不含懸浮物及顆粒的酸、堿、鹽等腐蝕性液體。泵體材料無毒性�？蓮V泛應用于化工、制藥、循環用水、電鍍、環保、電子、食品等行業。
技術參數
|

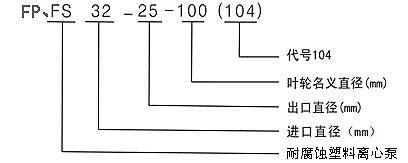

型號
|
口徑
|
流量
m3/h
|
揚程
m
|
吸程
m
|
轉速
r/min
|
電壓
V
|
功率
kw
|
|
進口
|
出口
|
|
FS20-15-100（105）
|
20
|
15
|
3
|
7
|
4
|
2900
|
380
|
0.75
|
|
FS32-25-105（104）
|
32
|
25
|
4
|
7
|
6.5
|
2900
|
220
|
0.55
|
|
FS32-25-105（103）
|
32
|
25
|
6.3
|
8
|
6.5
|
2900
|
380
|
0.75
|
|
FS40-32-125（102）
|
40
|
32
|
12.5
|
20
|
6.5
|
2900
|
380
|
1.5
|
|
FS65-50-150（101）
|
65
|
50
|
25
|
25
|
6
|
2900
|
380
|
4
|
1、塑料泵應水平安裝，泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2、泵在使用前泵體內先加水。當抽吸液面高于軸心線時，啟動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。
3、電機啟動前，應檢查其旋轉方向是否與泵轉向標記一致。
4、被輸送介質及溫度應在泵材質允許的范圍之內（見附表）。離心泵使用溫度FP≤80℃、FS≤60℃電機溫升不得超過80℃，環境溫度＜40℃。
5、禁止空載運行。
附表：塑料泵材質的耐腐蝕性能
|
介質
|
濃度
|
CFR-PP
|
介質
|
濃度
|
ABS
|
|
25℃
|
65℃
|
90℃
|
20℃
|
60℃
|
80℃
|
|
硫酸H2SO4
|
98%
|
√
|
√
|
○
|
硫酸H2SO4
|
＜30%
|
√
|
×
|
|
|
70%
|
√
|
√
|
√
|
30-70%
|
○
|
×
|
|
|
1-50%
|
√
|
√
|
√
|
＞75%
|
×
|
×
|
|
|
硝酸HNO3
|
濃
|
√
|
√
|
○
|
硝酸HNO3
|
10%
|
√
|
○
|
|
|
20%
|
√
|
√
|
√
|
20%
|
√
|
|
|
|
10%
|
√
|
√
|
√
|
25-35%
|
○
|
|
|
|
|
|
√
|
|
＞50%
|
×
|
×
|
|
|
鹽酸HCL
|
0-30%
|
√
|
○
|
×
|
鹽酸HCL
|
＜30%
|
√
|
×
|
|
|
氫氟酸
|
|
√
|
○
|
×
|
氫氟酸
|
＜10%
|
√
|
×
|
|
|
40-48%
|
√
|
×
|
|
|
醋酸
|
1-50%
|
√
|
√
|
√
|
醋酸
|
＜20%
|
√
|
○
|
|
|
磷酸
|
各種濃度
|
√
|
√
|
√
|
＞30%
|
×
|
×
|
|
|
氫氧化鈉
|
|
√
|
√
|
√
|
氫氧化鈉
|
|
√
|
√
|
√
|
|
氯化鈉
|
|
√
|
√
|
√
|
氯化鈉
|
|
√
|
√
|
×
|
|
氯化鐵
|
|
√
|
√
|
|
|
乙醇
|
|
√
|
√
|
√
|
乙醇
|
|
√
|
√
|
|
|
漂白液
|
|
√
|
√
|
√
|
漂白液
|
|
○
|
○
|
×
|
說明：√——良好； ○——可用、但有腐蝕； ×——不可用、腐蝕嚴重
泵故障形式與排除方法
|
故障形式
|
產生原因
|
排除方法
|
|
泵不出液
|
-
泵反轉
-
進液管道漏氣
-
泵腔蓄液太少
-
吸程太高
-
底閥漏水
-
葉輪受阻不轉
|
-
改變電機接線
-
杜絕漏氣
-
增加蓄液量
-
降低泵安裝位置
-
清理底閥
-
清洗泵殼、葉輪
|
|
流量不足
|
-
吸入管徑太小
-
葉輪流道阻塞
-
揚程過高
-
吸入管路有空氣漏進
-
葉輪損壞
|
-
調換進液器
-
清洗葉輪
-
開大出液閥
-
杜絕漏氣
-
更換葉輪
|
|
揚程過低
|
-
流量過太
-
轉速太低
|
-
關小出水閥
-
恢復額定轉速
|
|
噪音過低
|
-
泵內有雜物
-
轉動件與固定件碰擦
-
軸嚴重磨損
|
-
檢查清理
-
調整間隙
-
更換泵軸
|
|
漏液
|
-
泵殼固定螺釘松動
-
機械密封嚴重磨損
|
-
擰緊螺釘
-
更換機械密封
-
|
訂貨請盡量提供：1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.電壓（V）8.材質是否帶附件
